SKU EVA1/2

Fantini Cosmi - Elettrovalvola Acqua 1/2" - Normalmente Chiusa - Articolo: M23D13

Prezzo originale €45,21 - Prezzo originale €45,21
Prezzo originale €45,21
€45,21
€45,21 - €45,21
Prezzo attuale €45,21

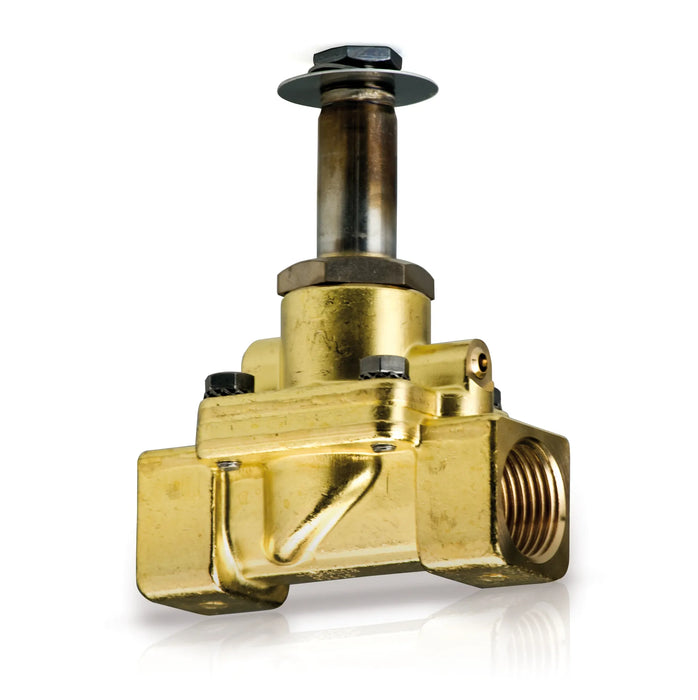

Valvola a membrana servoassistita normalmente chiusa M23D13

Adatte per grandi portate di acqua, aria, gas inerti e altri fluidi non corrosivi per i materiali corrosivi impiegati (leghe di rame) con viscosità fino a 2° Engler.

Caratteristiche generali

  • Corpo valvola in ottone stampato OT58 UNI 5705
  • Tenute in NBR (Buna N) – Viton
  • Canotto in Acciaio Inox AISI 304
  • Nuclei in Acciaio Inox AISI 430F
  • Molla in Acciaio Inox AISI 302
  • Anello di sfasamento in rame.
  • Temperatura d’impiego -10 ÷ 90°C

Normativa

  • EN 60335-1:2013 + A11:2015

Installazione e funzionamento

  • Attacchi filettati femmina da G 3/4.
  • Le valvole possono essere installate in qualsiasi posizione
  • Esecuzione a 2 vie normalmente chiuse.
  • Funzionamento indiretto a servo-membrana bloccata.
  • Il fluido in pressione a monte della valvola, entra al di sopra della membrana che, premuta contro la sede, ne blocca il passaggio.
  • A bobina eccitata, l’otturatore pilota si apre scaricando la pressione a valle che alza il piattello centrale della membrana, si apre così il foro di passaggio del fluido.

Specifiche tecniche

CODICE DIAMETRO
FORO PASSAGGIO
RACCORDO
FEMMINA
KV * TEMPO DI
CHIUSURA
DP DI 1 BAR
PRESSIONE
MASSIMA
DIFFERENZIALE
PRESSIONE
MINIMA DI
FUNZIONAMENTO
PRESSIONE
COLLAUDO
(DIN2401) PN
M23C13 13 mm G 3/8 3 1 sec. 20 bar 0,1 bar 25 bar
M23D13 13 mm G 1/2 3 1 sec. 20 bar 0,1 bar 25 bar
M23E20 20 mm G 3/4 8,4 1,5 sec. 20 bar 0,1 bar 25 bar
M23F25 25 mm G 1 9,6 1,5 sec. 20 bar 0,1 bar 25 bar
M23G35 35 mm G 1 1/4 25,2 2,5 sec. 10 bar 0,1 bar 16 bar
M23H40 40 mm G 1 1/2 30 3 sec. 10 bar 0,1 bar 16 bar
M23I50 50 mm G 2 37,2 3,5 sec. 10 bar 0,1 bar 16 bar

Kv = portata in m³/h d’acqua con differenza di pressioni tra monte e valle di 1 bar (1 bar = 100kPa)
