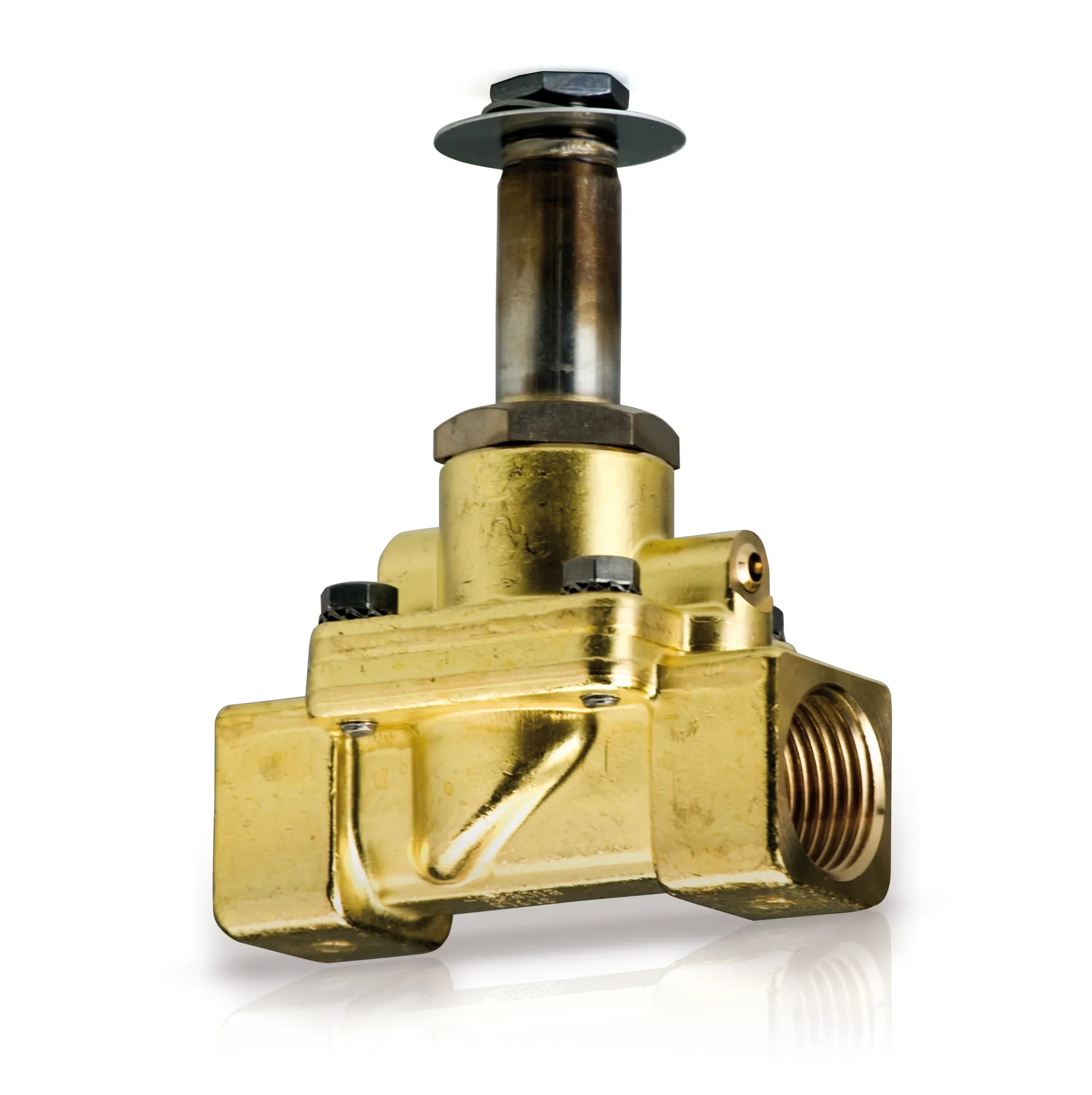

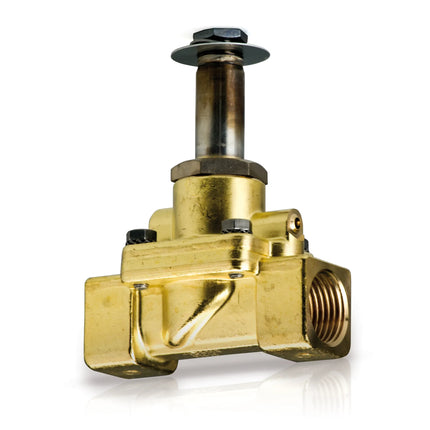

Fantini Cosmi - Elettrovalvola Acqua 1" 1/4 - Normalmente Aperta - Articolo: M29G35

Valvola a membrana servoassistita normalmente chiusa M29G35

Adatte per grandi portate di acqua, aria, gas inerti e altri fluidi non corrosivi per i materiali corrosivi impiegati (leghe di rame) con viscosità fino a 2° Engler.

Caratteristiche generali

• Corpo valvola in ottone stampato OT58 UNI 5705
• Tenute in NBR (Buna N) – Viton
• Canotto in Acciaio Inox AISI 304
• Nuclei in Acciaio Inox AISI 430F
• Molla in Acciaio Inox AISI 302
• Anello di sfasamento in rame.
• Temperatura d’impiego -10 ÷ 90°C

Normativa

• EN 60335-1:2013 + A11:2015

Installazione e funzionamento

• Attacchi filettati femmina da G 3/4.
• Le valvole possono essere installate in qualsiasi posizione
• Esecuzione a 2 vie normalmente chiuse.
• Funzionamento indiretto a servo-membrana bloccata.
• Il fluido in pressione a monte della valvola, entra al di sopra della membrana che, premuta contro la sede, ne blocca il passaggio.
• A bobina eccitata, l’otturatore pilota si apre scaricando la pressione a valle che alza il piattello centrale della membrana, si apre così il foro di passaggio del fluido.

Specifiche tecniche

Kv = portata in m³/h d’acqua con differenza di pressioni tra monte e valle di 1 bar (1 bar = 100kPa)
